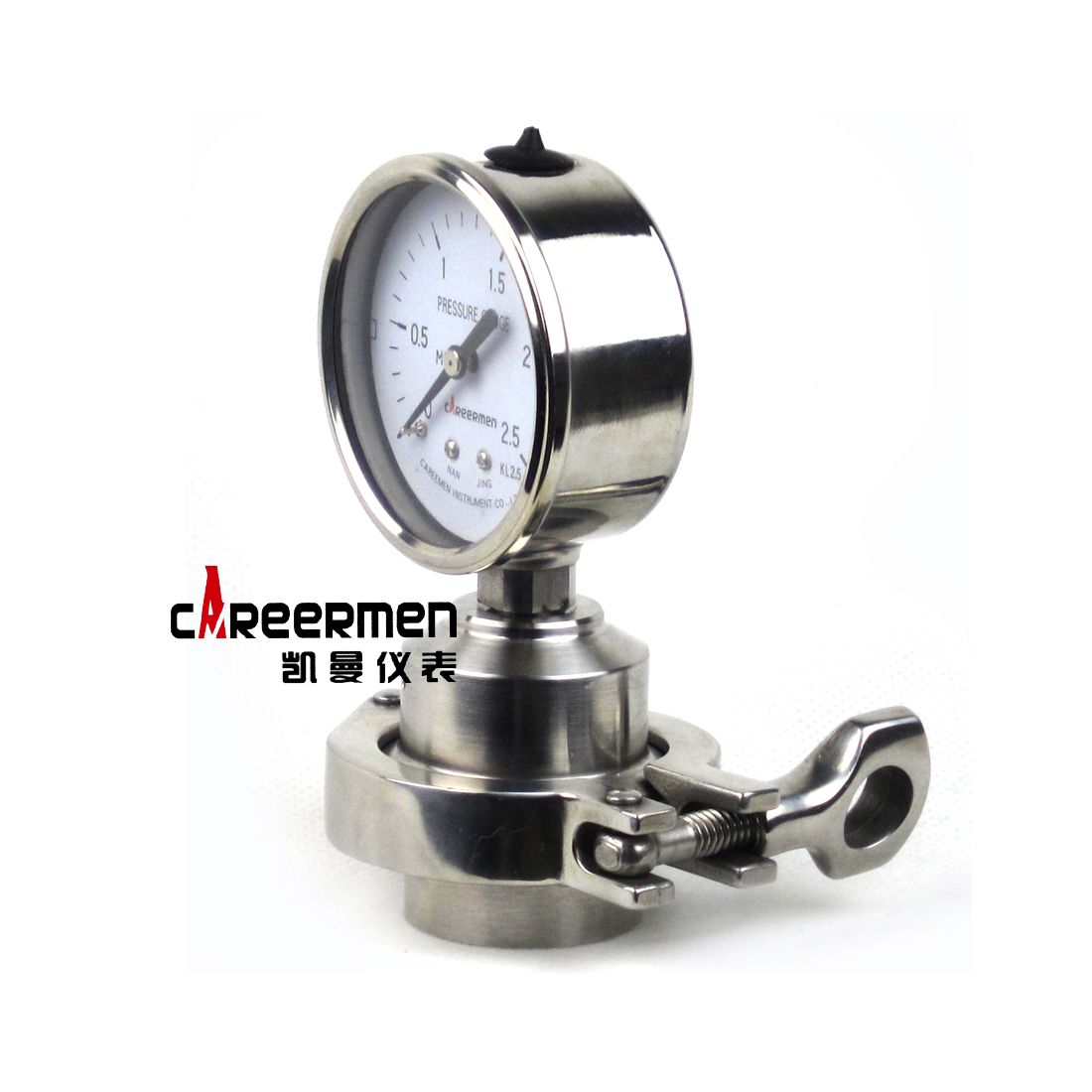

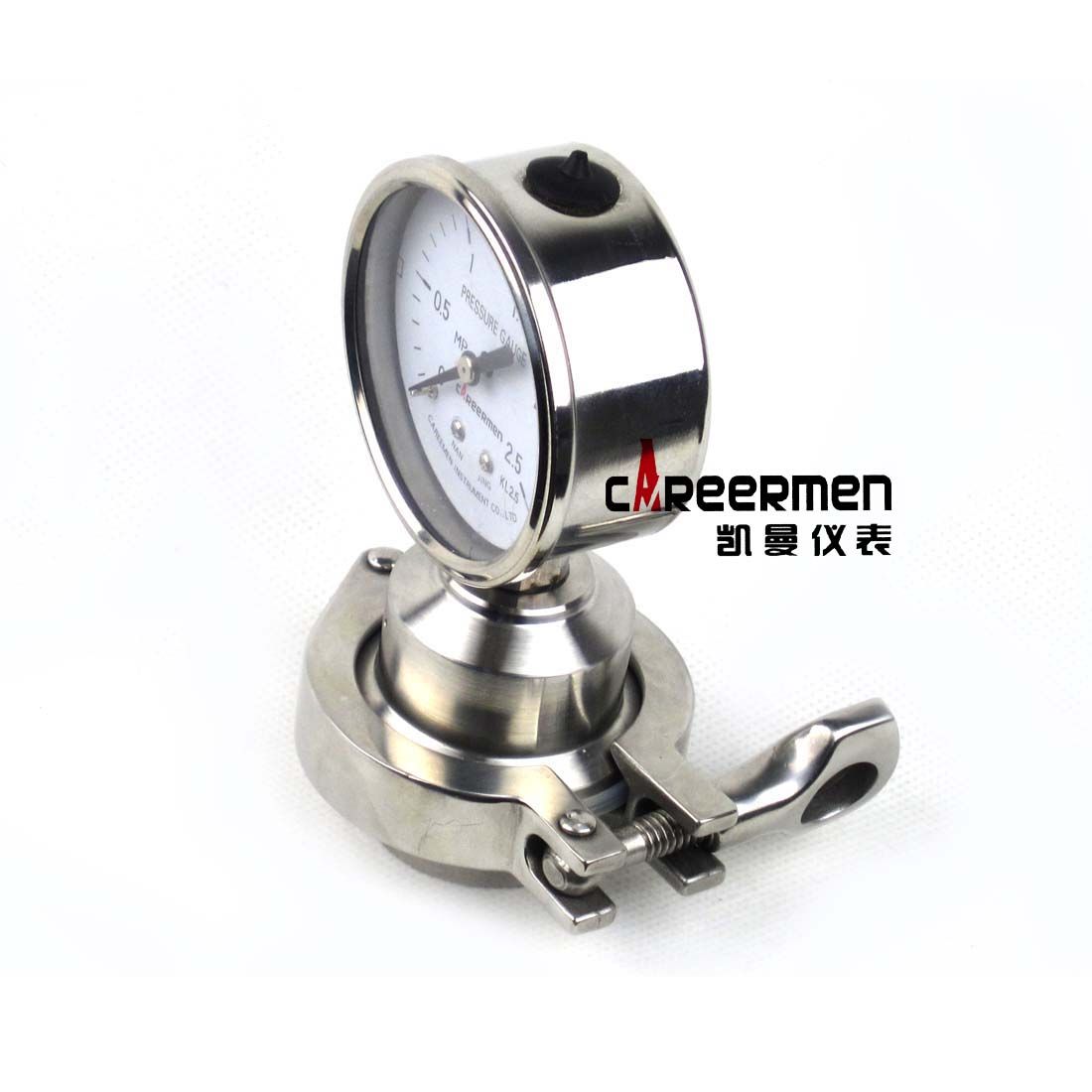

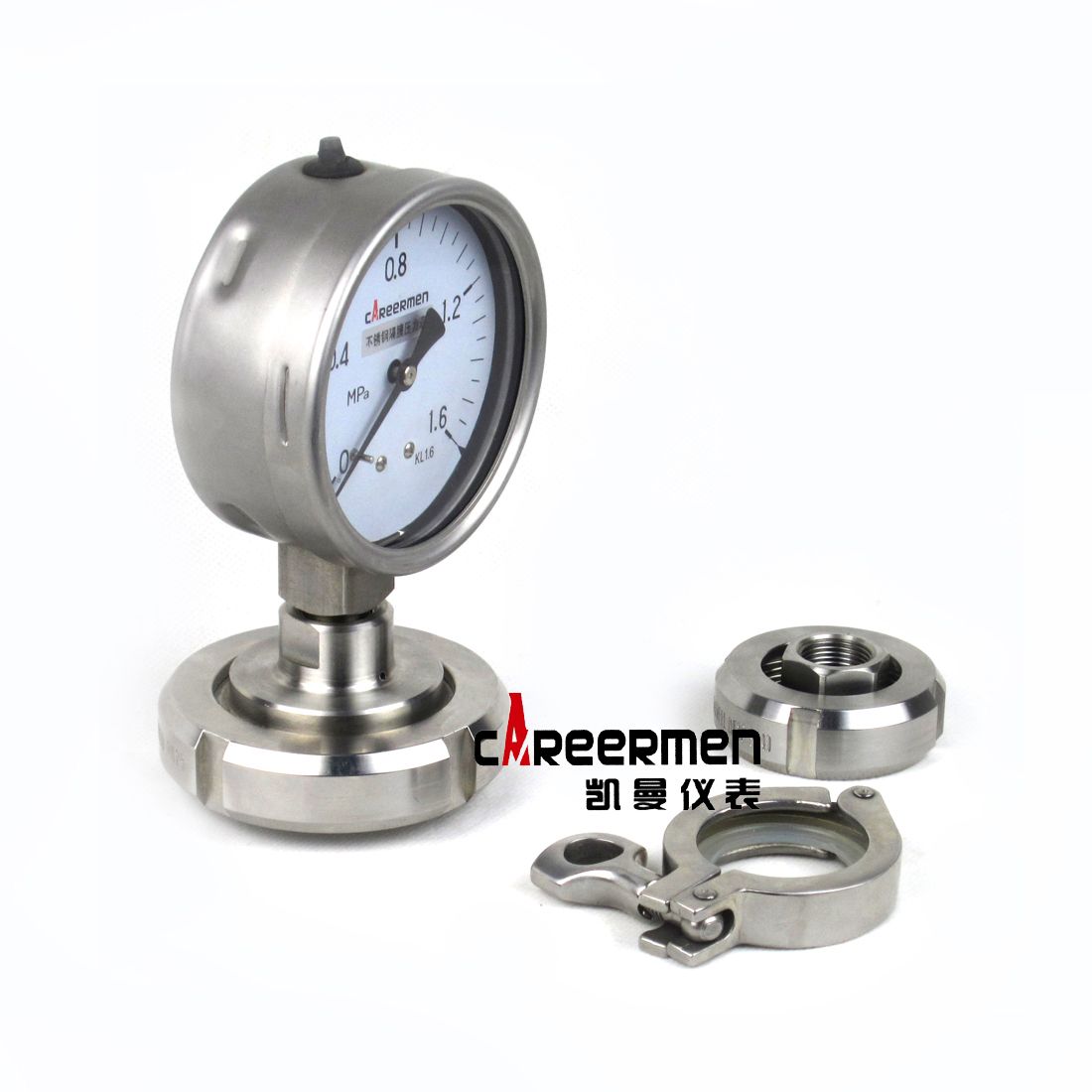

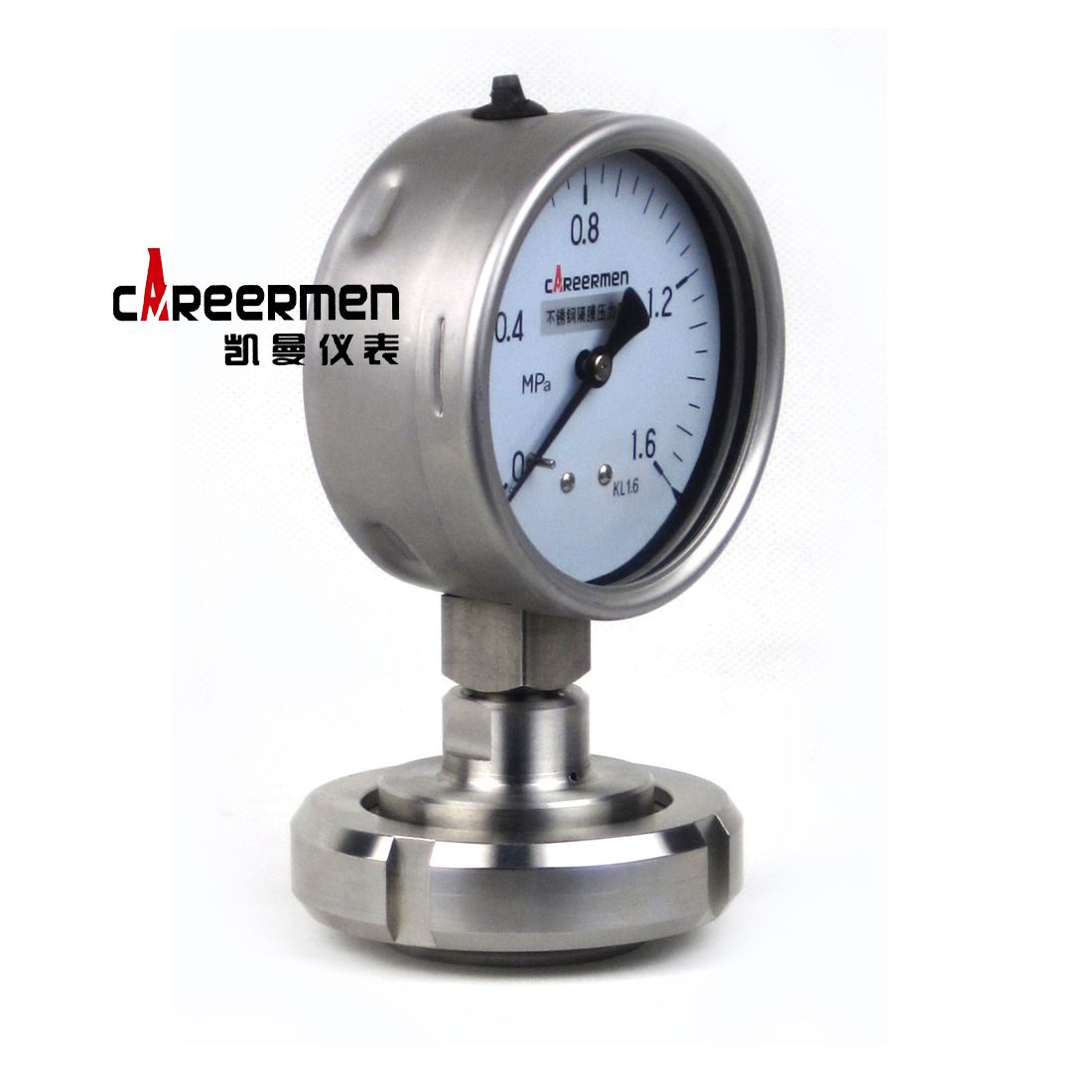

卡箍式-圓螺母式-衛生型隔膜壓力表

一、衛生型隔膜壓力表產品概況
衛生型隔膜壓力表有普通衛生型隔膜壓力表、圓螺母式衛生型隔膜壓力表、卡箍式衛生型隔膜壓力表等。衛生型隔膜壓力表是由通用型壓力儀表與隔膜隔離器組成一個系統的隔膜壓力表。具有在工藝現場裝拆快捷方便、不易污染、容易清洗、安全可靠的安全等優點。能滿足藥品生產質量規范(GMP)的要求。在制藥、食品、飲水、水處理等行業對儀表有衛生要求的工藝流程中得到廣泛應用。隔膜表的耐蝕性可通過合適的選擇與測量介質接觸部分的隔膜、法蘭及密封圈的材料來保證。隔膜材料：316、316L。法蘭材料：316、316L 。密封圈材料：硅橡膠、聚四氟乙烯。
由于隔膜壓力表系統由填充了密封液作為傳遞壓力的介質，則由于密封液的溫度體膨脹系數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數，隔膜剛度以及受壓部溫度有關，尤其對于低量程的壓力儀表，則影響更明顯。一般受壓部溫度誤差規定不大于0.1％/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量?jī)烧咧汀?/FONT>
直徑：60MM 100MM
隔膜體外徑：（1.5``）50.5mm或64(2``) 卡箍型號分1.5``, 2``, 管接頭1.5`` ,2``
密封圈材質為硅橡膠或聚四氟乙烯,符合藥品衛生質量規范GMP指標.
隔膜材質: 316L 應用范圍: 衛生型隔膜壓力表是由全不銹鋼壓力表與隔膜隔離器組成一個系統的隔膜壓力表,且有在工藝現場拆裝快捷方便,不易污染,容易清洗,安全可靠等優點,能滿足藥品生產質量規范(GMP)的要求,在制藥,食品飲料,水處理等行業對衛生有要求的工藝流程中得到廣泛應用. 外表直徑 60MM、100MM

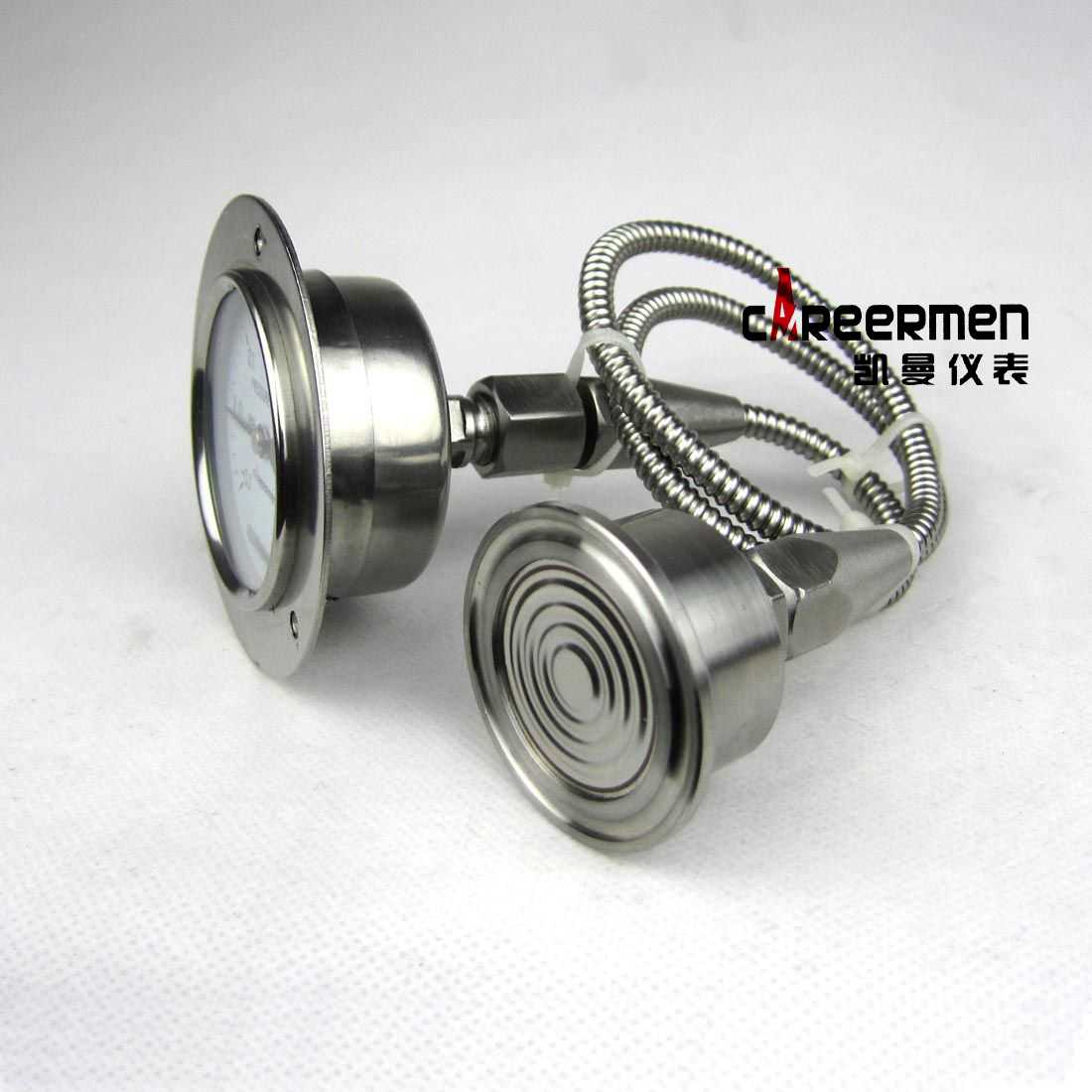

精確度 :1.6% 2.5% 隔膜材質: OCr18Ni12MO2(316),哈氏合金(H276c),蒙乃爾合金(Cu30Ni70), 鉭合金(Ta),氟塑料(F4) 隔離器材料: 耐酸不銹鋼,含鉬不銹鋼,氟塑料. 密封墊材料 丁晴橡膠,氟塑料. 密封液 :油,植物油. 結構原理 :隔膜在被測介質壓力作用下產生變形,密封液被壓,形成一個相于P的壓力,傳導至壓力儀表,顯示被測介質壓力值. 溫度影響：因密封液熱膨脹及隔膜鋼度與溫度有關,在使用溫度偏離20±5℃時,受溫度影響有一定誤差,其值為0.1%/℃. 液位差 軟管連接的隔膜壓力表在安裝時受壓部與壓力儀表處不同位置,其液位差將形成一個壓力差P的影響,P密封液比重?液位差. 耐蝕性 隔膜壓力表耐蝕性能包含環境及測量介質的腐蝕特性,可使用條件先配隔離器,隔膜,密封墊圈的材料. 使用范圍：衛生型隔膜壓力表是由通用型壓力儀表與隔膜隔離器組成一個系統的隔膜壓力表。具有在工藝現場裝拆快捷方便、不易污染、容易清洗、安全可靠的安全等優點。能滿足藥品生產質量規范(GMP)的要求。在制藥、食品、飲水、水處理等行業對儀表有衛生要求的工藝流程中得到廣泛應用。 二、主要技術參數

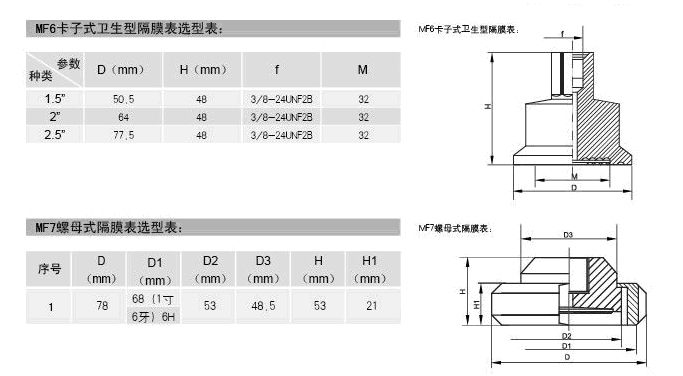

1、測量范圍及型號表示
 注：（1）用戶也可選用其它通用型壓力表，訂購時同本公司協商。
（2）壓力表同隔膜裝置連接方式也可選用其它形式，訂貨時同本公司協商。
2、密封液的選擇
為了保證衛生型隔膜表使用的可靠性和安全性，根據不同用途，選擇合適的密封液。

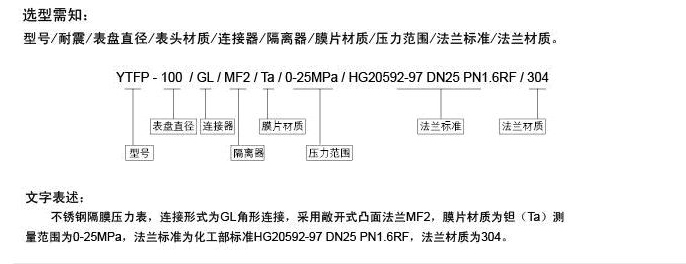

三、選型須知
 |
.png)
