高靜壓差壓表用途：高靜壓差壓表廣泛應用于化工、化纖、冶金、電力、水利、電廠發電機組、核電等工業部門的工藝流程中測量各種液(氣)體介質的差壓、流量等參數。在石化、電力等企業的差壓測量，主要用在如離心機、壓縮機潤滑系統及過濾器的差壓測量等關鍵系統中。還可用在測量鼓風機、藥廠、電子廠潔凈室潔凈房的正負壓差，暖通空調，凈化空調，凈化工作臺，凈化風淋室專用表，風速，爐壓，孔板差壓，汽包水位，液體放大器，液壓系統，潔凈空調過濾網壓差的檢測，環保除塵設備、空壓機壓差檢測等部位。也可用于檢測鍋爐通風、氣體、液體 、燃燒過程中的空氣煤氣比值控制、自動閥控制、血壓、呼吸壓力、管道和各種實驗等設備的差壓測量。
高靜壓差壓表原理：儀表同時感受高低壓力，通過內部轉換機構將差壓通過指針直接顯示出來。

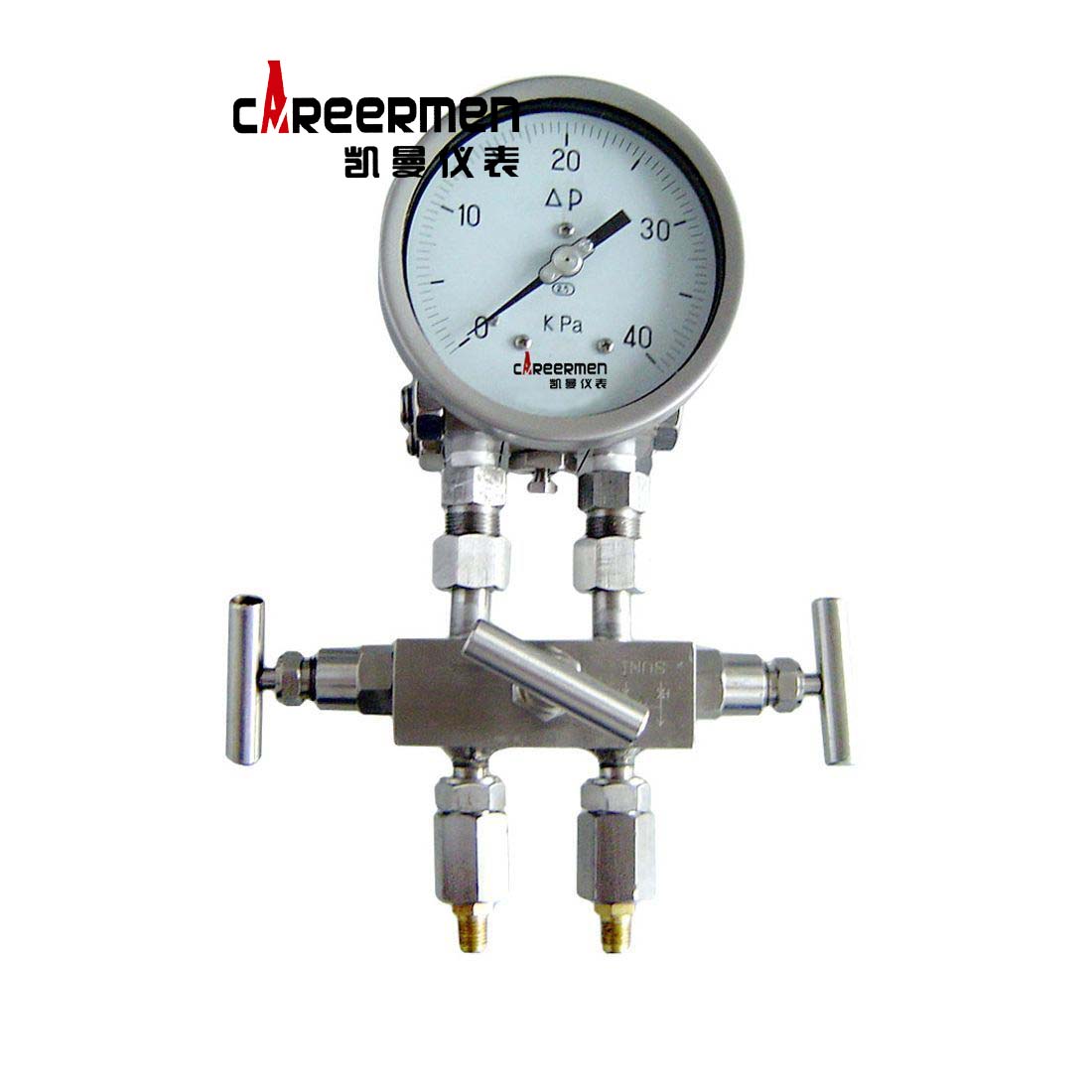

高靜壓差壓表三閥組的安裝、拆卸及使用方法
安裝
1. 正常使用差壓表必須配三閥組或五閥組以保護差壓表正常工作。
2. 差壓表和三閥組用兩個索母緊固。索母和差壓表接頭密封面應加四氟墊片。
3. 裝有三閥組的差壓表在使用前必須把中間閥門打開，并把正壓閥門和負壓閥門打
開。(當P+ 和P- 任意的壓力先進入時，中間閥門能起到平衡差壓表兩腔體內的壓
力的作用，以免打壞差壓表。)
4. 當P+、P- 的壓力正常進入三閥組后，再關閉中間閥門使差壓表正常工作。如差
壓表表針有輕微離零屬正常，只需把表針調到零位即可(注意必須用肥皂水檢驗所
有密封口是否泄露，如有泄露必須緊固。)

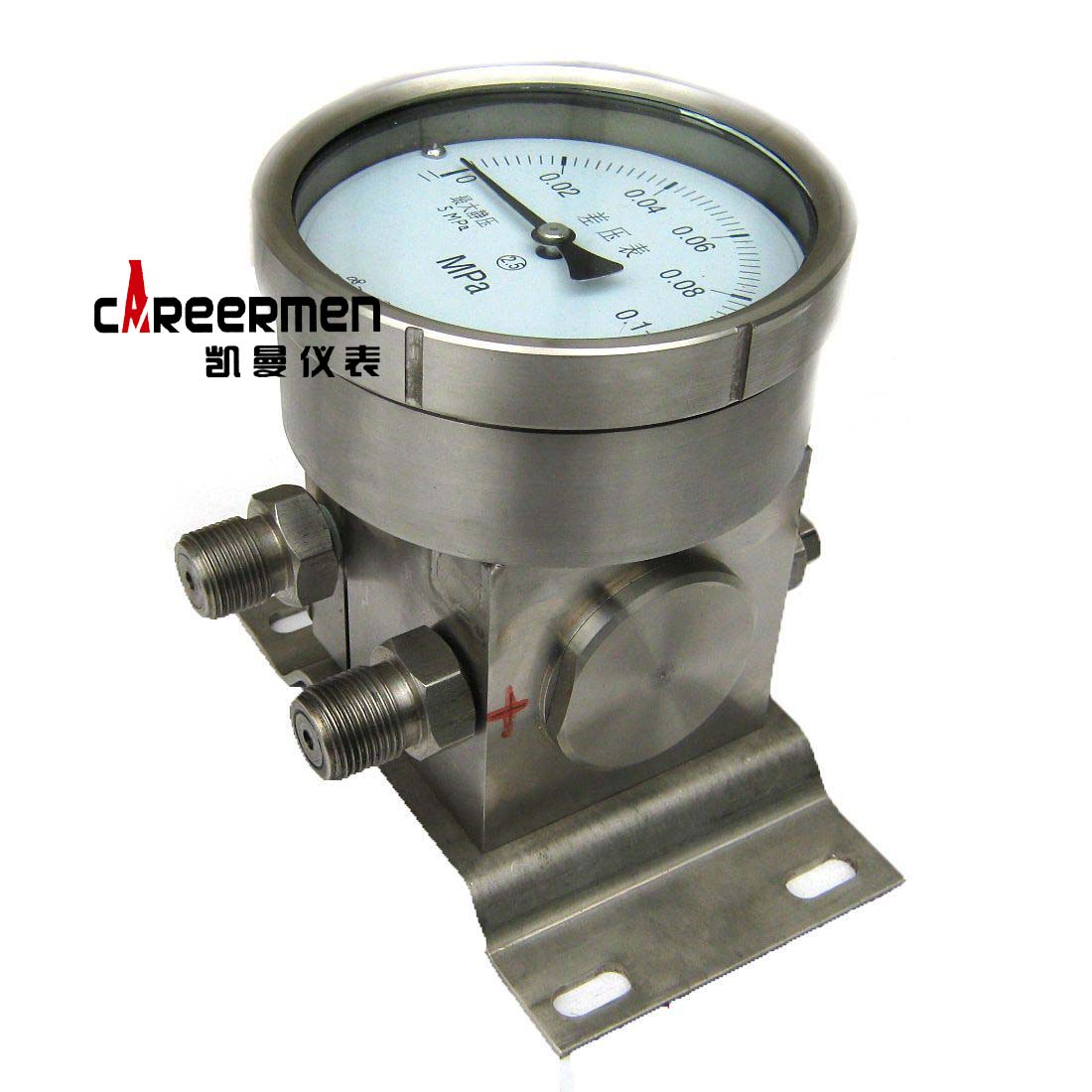

5. 差壓表有后背板式安裝(如圖)和立管固定方法。(管卡子卡到管子上)。
拆卸
1. 首先打開三閥組的中間閥門。并打開正壓和負壓閥門(正壓負壓閥門原始為打開)
2. 關閉總進氣的兩個閥門。(在設備的主管道上)
3. 拆下更換儀表(卸兩個索母)注意用扳子卡住差壓表的接頭，只拆三閥組上的上
索母。先松開一點放空壓力，再把卡到管子上的卡子螺母松掉，并把卡子拿下。
4. 再把三閥組上的兩個索母慢慢松開把差壓表取下。(注意一定要兩個索母同時松)
5. 把新表裝上的方法同上面安裝方法最好換上兩個新的四氟墊(確保不漏)
6. 把卡子卡好
7. 先開總開關(兩個)，再關上差壓表三閥組中間的閥門(新接口用肥皂水試漏)。
8. 兩分鐘后把差壓表表針調到零位。(如沒有輕微離零不用調整)
|
