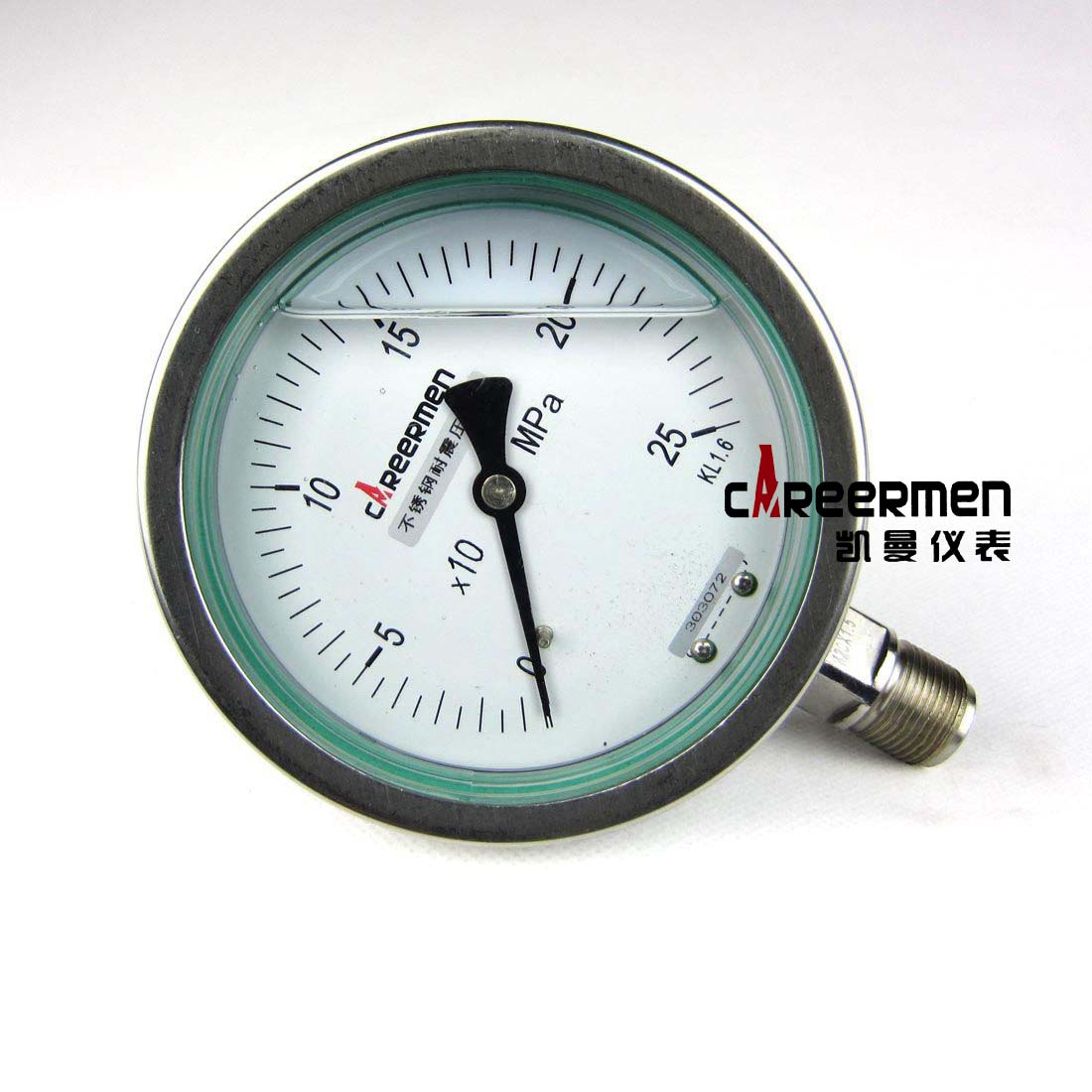

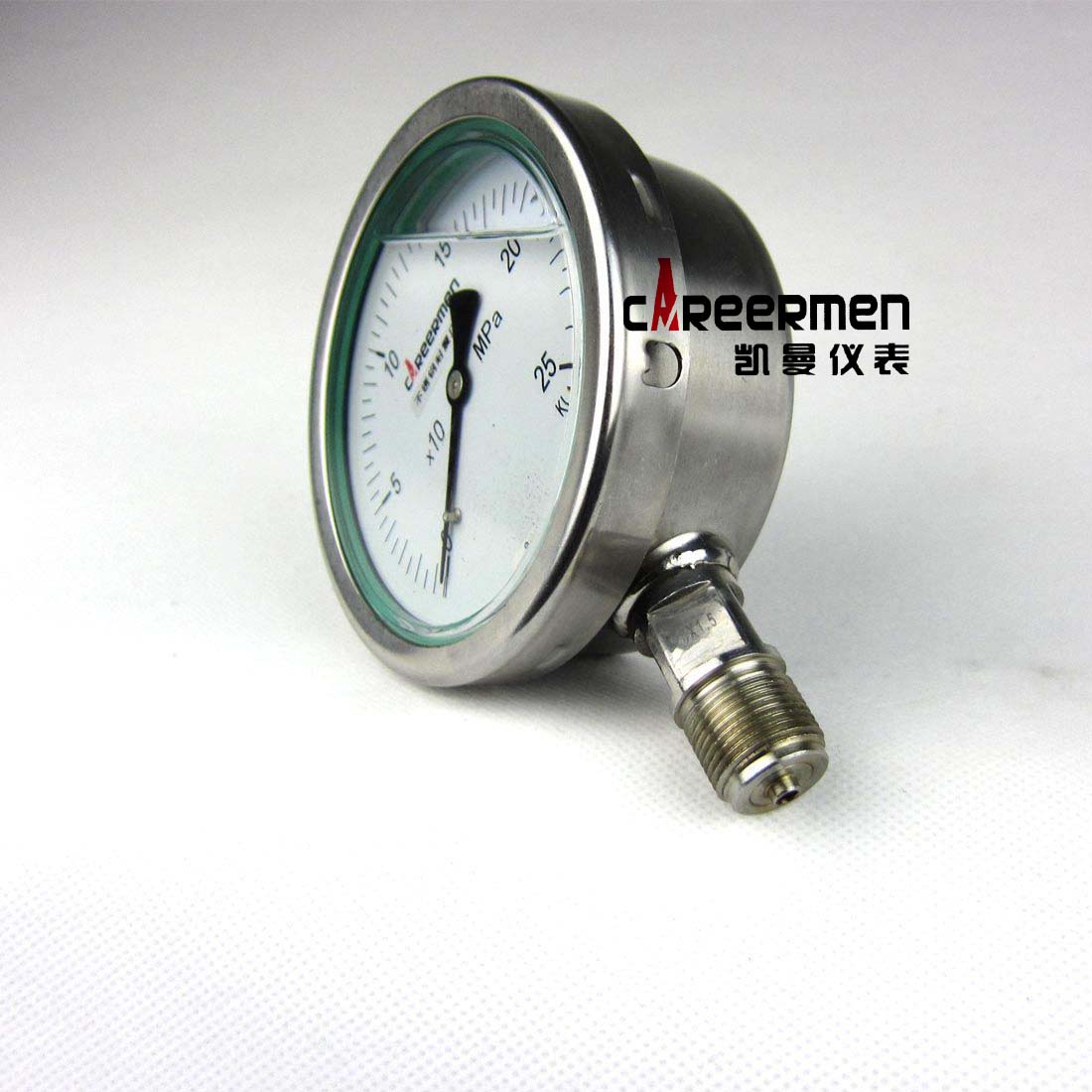

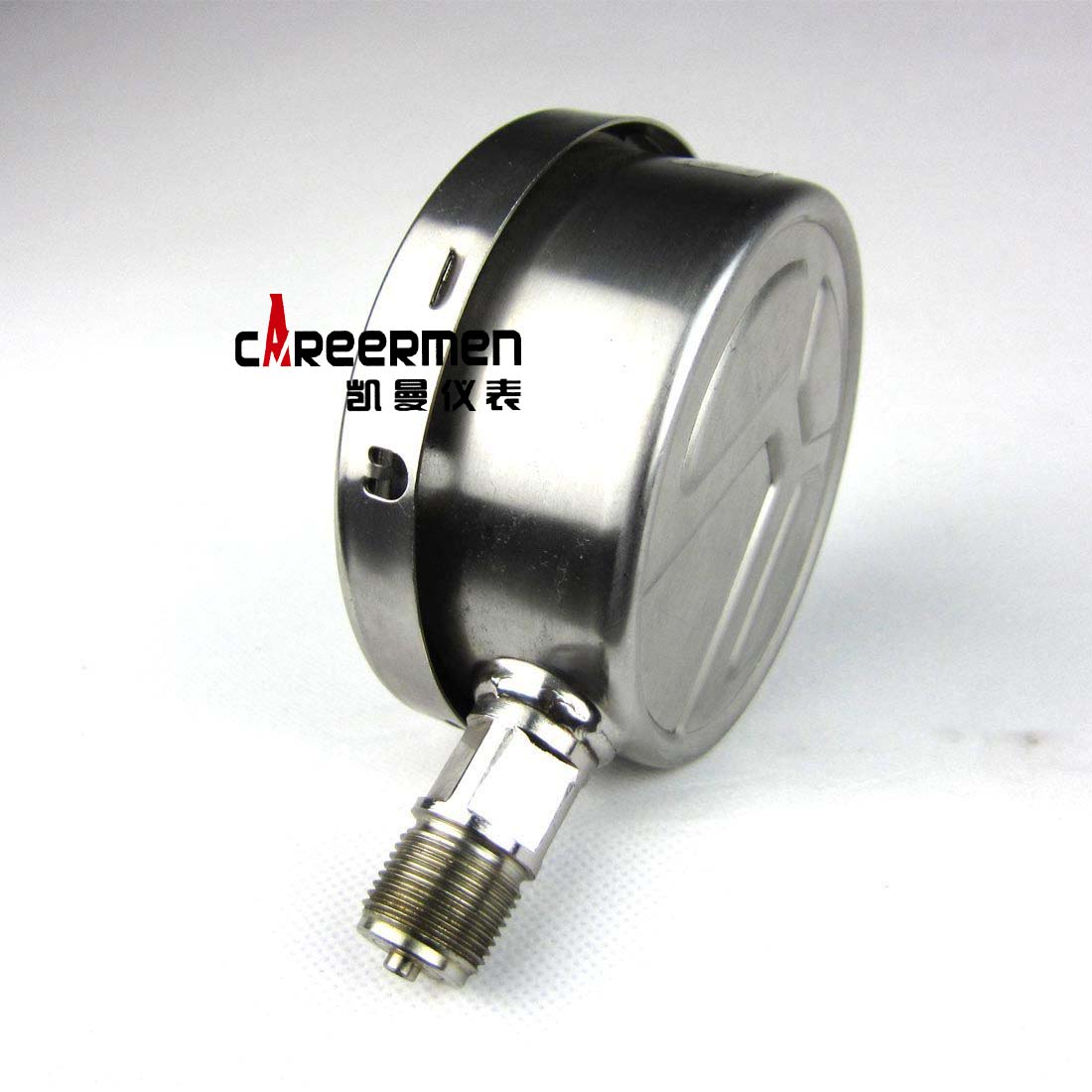

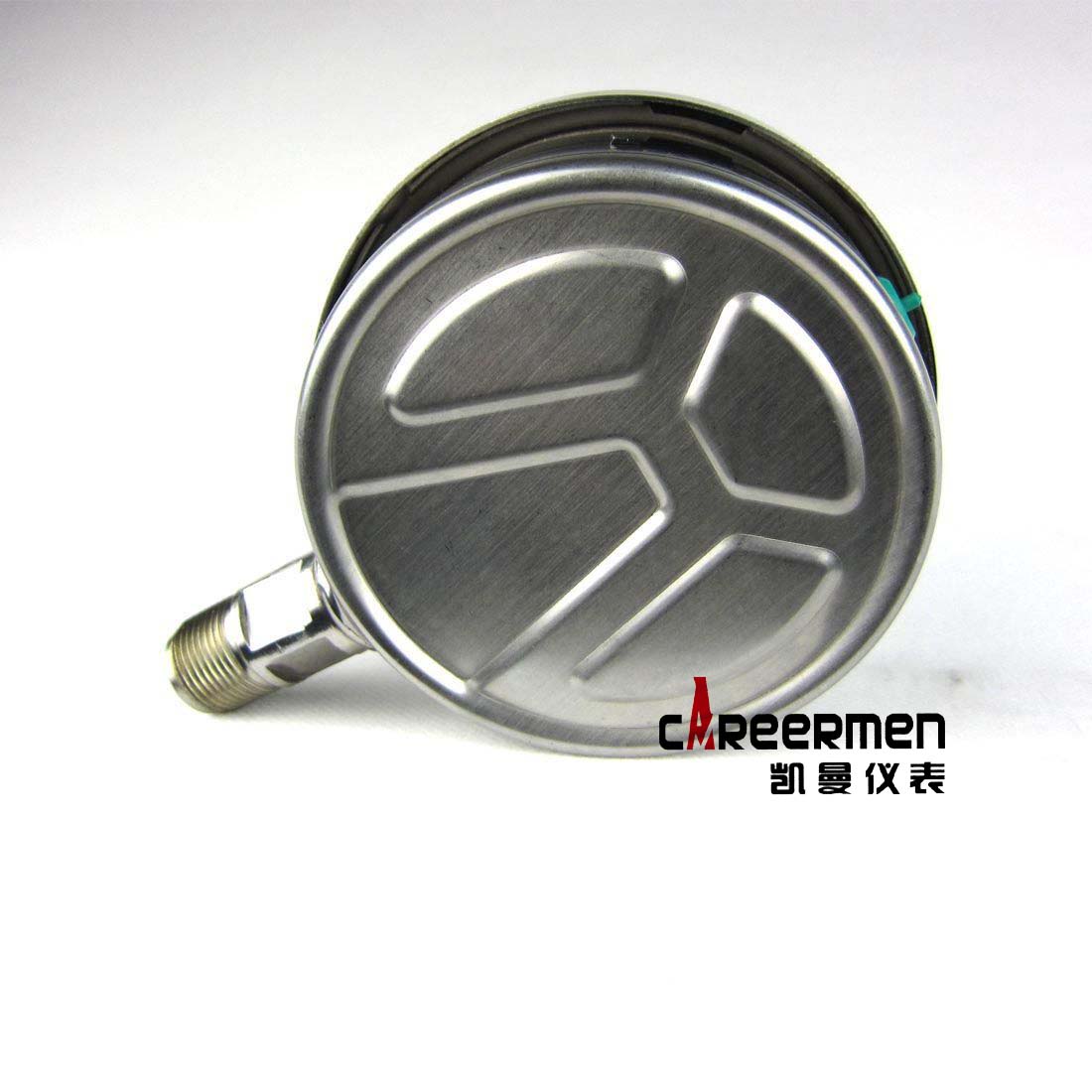

不銹鋼 耐震壓力表( the Stainless steel Vibration-proof Pressure Gauge)概述： 不銹鋼耐震壓力表是一種可在振動環境和脈動介質的場合下正常工作的壓力表。這種耐震壓力表的殼體中均充有阻尼液，用以緩解外部的環境振動，接口處安裝有阻尼器，脈動介質通過阻尼器予以濾波后才進入彈性敏感元件，避免因此導致彈性元件受損，以確保耐震壓力表的正常工作，延長其使用壽命!
IP65， 耐震密封性較好，具有防塵、防噴水等優點。
其表殼有不銹鋼和電鍍兩種材質（當介質溫度＞80℃場合，用不銹鋼焊體、不銹鋼殼罩。）
內部填充液分為硅油（礦物質油充油）和甘油（水溶性油，食品和醫藥行業。當溫度＜10℃易結晶，此環境不能使用甘油壓力表。）
耐震壓力表適用于被測介質的壓力有強烈脈沖變化或壓力沖擊、在生產工藝中經常突然卸荷的場合、環境震動較大的場所。儀表能測量氣體、液體脈動壓力的平均值，以克服介質強烈脈沖及環境震動對儀表帶來的損害，確保讀數的準確性。不銹鋼耐震壓力表的零件采用耐腐蝕的不銹鋼及耐腐蝕的合金材料制成，使儀表具有良好的耐腐蝕性能，可廣泛應用于石油、化工、礦山、機械、電力及食品行業。直接測量不結晶，有腐蝕性的氣體、液體的壓力。
導壓系統及外殼等材質
|
零件名稱 |
材料牌號 Material Mark |
|
接頭 Connector |
0Cr18Ni9(304) |
OCr17Ni12Mo2(316) |
|
彈簧管 Spring Pipe |
0Cr18Ni9Ti(321) |
OCr17Ni12Mo2(316) |
|
外殼 Shell |
oCr18Ni9 |
|
型號 |
結構形式 |
精確度% |
測量范圍 MPa |
|
YTFN-50Z |
軸向無邊 |
±2.5 |
0～0.16;0～0.25;0～0.4;0～0.6;0～1.00～1.6;0～2.5;0～4;0～6;0～10; 0～16;0～25;0～40;0～60; |
|
YTFN-60 |
徑向無邊 |
±2.5 |
|
YTFN-60T |
徑向帶后邊 |
±2.5 |
|
YTFN-60Z |
軸向無邊 |
±2.5 |
|
YTFN-60ZT |
軸向帶前邊 |
±2.5 |
|
YTFN-100 |
徑向無邊 |
±1.6 |
-0.1～0;-0.1～0.06;-0.1～0.15;-0.1～0.3;-0.1～0.5;-0.1～0.9-0.1～1.5;-0.1～2.4;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.60～2.5;0～4.0;0～6.0;0～10;0～160～25;0～40;0～60;0～100 |
|
YTFN-100T |
徑向帶后邊 |
±1.6 |
|
YTFN-100Z |
軸向無邊 |
±1.6 |
|
YTFN-100ZT |
軸向帶前邊 |
±1.6 |
|
YTFN-150 |
徑向無邊 |
±1.6 |
|
YTFN-150T |
徑向帶后邊 |
±1.6 |
|
YTFN-150Z |
軸向無邊 |
±1.6 |
|
YTFN-150ZT |
軸向帶前邊 |
±1.6 |
|
注：軸向可按要求帶方形前邊。 |
|
型號 |
結構形式 |
精確度% |
測量范圍 MPa |
|
YTN-50Z |
軸向無邊 |
±2.5 |
0～0.16;0～0.25;0～0.4;0～0.6;0～1.00～1.6;0～2.5;0～4;0～6;0～10; 0～16;0～25;0～40;0～60; |
|
YTN-60 |
徑向無邊 |
±2.5 |
|
YTN-60T |
徑向帶后邊 |
±2.5 |
|
YTN-60Z |
軸向無邊 |
±2.5 |
|
YTN-60ZT |
軸向帶前邊 |
±2.5 |
|
YTN-100 |
徑向無邊 |
±1.6 |
-0.1～0;-0.1～0.06;-0.1～0.15;-0.1～0.3;-0.1～0.5;-0.1～0.9-0.1～1.5;-0.1～2.4;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.60～2.5;0～4.0;0～6.0;0～10;0～160～25;0～40;0～60;0～100 |
|
YTN-100T |
徑向帶后邊 |
±1.6 |
|
YTN-100Z |
軸向無邊 |
±1.6 |
|
YTN-100ZT |
軸向帶前邊 |
±1.6 |
|
YTN-150 |
徑向無邊 |
±1.6 |
|
YTN-150T |
徑向帶后邊 |
±1.6 |
|
YTN-150Z |
軸向無邊 |
±1.6 |
|
YTN-150ZT |
軸向帶前邊 |
±1.6 |
|
注：軸向可按要求帶方形前邊。 |
|
|
外形尺寸 mm |
|
A |
B |
C |
D |
d |
d0 |
G/Rc |
|
YTFN-50Z |
29 |
24 |
24 |
0 |
50 |
/ |
14×1.5 |
|
YTFN-60 |
31 |
32 |
32 |
14 |
60 |
/ |
|
YTFN-60T |
31 |
32 |
32 |
15 |
75 |
3.4 |
|
YTFN-60Z |
30 |
32 |
32 |
0 |
/ |
/ |
|
YTFN-60ZT |
30 |
32 |
32 |
0 |
75 |
3.4 |
|
YTFN-100 |
44 |
45 |
45 |
18 |
100 |
/ |
20×1.5 |
|
YTFN-100T |
44 |
46 |
46 |
19 |
118 |
5.5 |
|
YTFN-100Z |
43 |
45 |
45 |
34 |
/ |
/ |
|
YTFN-100ZT |
43 |
45 |
45 |
44 |
118 |
5.5 |
|
YTFN-150 |
50 |
47 |
47 |
19 |
149 |
/ |
20×1.5 |
|
YTFN-150T |
50 |
48 |
48 |
20 |
165 |
5.5 |
|
YTFN-150Z |
51 |
47 |
47 |
55 |
/ |
/ |
|
YTFN-150ZT |
51 |
47 |
47 |
55 |
165 |
5.5 |
|
|
注：連接螺紋可按要求訂貨． |
|
|
外形尺寸 mm |
|
A |
B |
C |
D |
d |
d0 |
G/Rc |
|
YTN-50Z |
29 |
24 |
24 |
0 |
50 |
/ |
14×1.5 |
|
YTN-60 |
31 |
32 |
32 |
14 |
60 |
/ |
|
YTN-60T |
31 |
32 |
32 |
15 |
75 |
3.4 |
|
YTN-60Z |
30 |
32 |
32 |
0 |
/ |
/ |
|
YTN-60ZT |
30 |
32 |
32 |
0 |
75 |
3.4 |
|
YTN-100 |
44 |
45 |
45 |
18 |
100 |
/ |
20×1.5 |
|
YTN-100T |
44 |
46 |
46 |
19 |
118 |
5.5 |
|
YTN-100Z |
43 |
45 |
45 |
34 |
/ |
/ |
|
YTN-100ZT |
43 |
45 |
45 |
44 |
118 |
5.5 |
|
YTN-150 |
50 |
47 |
47 |
19 |
149 |
/ |
20×1.5 |
|
YTN-150T |
50 |
48 |
48 |
20 |
165 |
5.5 |
|
YTN-150Z |
51 |
47 |
47 |
55 |
/ |
/ |
|
YTN-150ZT |
51 |
47 |
47 |
55 |
165 |
5.5 |
|
|
注：連接螺紋可按要求訂貨． |
|
