熱電阻對于故障的一般處理辦法有哪些

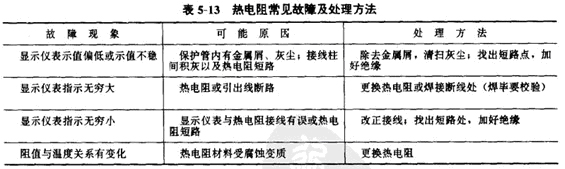

熱電阻對于故障的一般處理辦法(一)熱電阻的故障處理熱電阻溫度測量系統故障判定方法與熱電偶測溫系統相似。熱電阻常見故障是電阻短路或斷路，其中以斷路為多，這是由于電阻較細所致。斷路和短路極易判別，用萬用表歐姆檔可方便檢查。在運行中常見故障及處理方法見表5-13.
 (二)熱電阻的誤差分析熱電阻測溫產生的誤差與熱電偶測溫產生誤差原因大致相同，不同方面如下。
(1)動態誤差.由于電阻體體積較大，熱容量大，其動態誤差比熱電偶大，這也制約了熱電阻在快速測溫中的應用。
(2)連線電阻變化與熱電阻阻值變化產生疊加，引起測量誤差.應采用三線制接法予以消除。實現三線制連接，一定要從熱電阻溫度傳感器的接線盒引出三根線，分別為A,B,B(C)，前兩根連接橋臂，后者連接電源;后兩根連接接線盒同一接線柱。
(3)熱電阻通電發熱引起誤差.在實際測溫中，熱電阻流過電流使熱電阻發熱，從而引起誤差。
(三)熱電阻的安裝熱電阻的安裝與熱電偶的安裝要求基本相同，相應參照即可，這里不再贅述。
熱電阻阻材料熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。熱電阻大都由純金屬材料制成，目前應用最多的是鉑和銅，此外，現在已開始采用鎳、錳和銠等材料制造熱電阻。
熱電阻是中低溫區最常用的一種溫度檢測器。它的主要特點是測量精度高，性能穩定。其中鉑熱是阻的測量精確度是最高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。
1．熱電阻測溫原理及材料熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。
熱電阻大都由純金屬材料制成，目前應用最多的是鉑和銅，此外，現在已開始采用甸、鎳、錳和銠等材料制造熱電阻。
2．熱電阻的結構(1)精通型熱電阻工業常用熱電阻感溫元件(電阻體)的結構及特點見表2-1-11。從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。為消除引線電阻的影響同般采用三線制或四線制，有關具體內容參見本篇第三章第一節.
(2)鎧裝熱電阻鎧裝熱電阻是由感溫元件(電阻體)、引線、絕緣材料、不銹鋼套管組合而成的堅實體，如圖2-1-7所示，它的外徑一般為φ2~φ8mm，最小可達φmm。
與普通型熱電阻相比，它有下列優點：①體積小，內部無空氣隙，熱慣性上，測量滯后��；②機械性能好、耐振，抗沖擊；③能彎曲，便于安裝④使用壽命長。
(3)端面熱電阻端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面，它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
(4)隔爆型熱電阻隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用于Bla~B3c級區內具有爆炸危險場所的溫度測量。
3．熱電阻測溫系統的組成熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：
①熱電阻和顯示儀表的分度號必須一致
②為了消除連接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。
(2)鎧裝熱電阻鎧裝熱電阻是由感溫元件(電阻體)、引線、絕緣材料、不銹鋼套管組合而成的堅實體，如圖2-1-7所示，它的外徑一般為φ2~φ8mm，最小可達φmm。
與普通型熱電阻相比，它有下列優點：①體積小，內部無空氣隙，熱慣性上，測量滯后�。虎跈C(jī)械性能好、耐振，抗沖擊；③能彎曲，便于安裝④使用壽命長。
