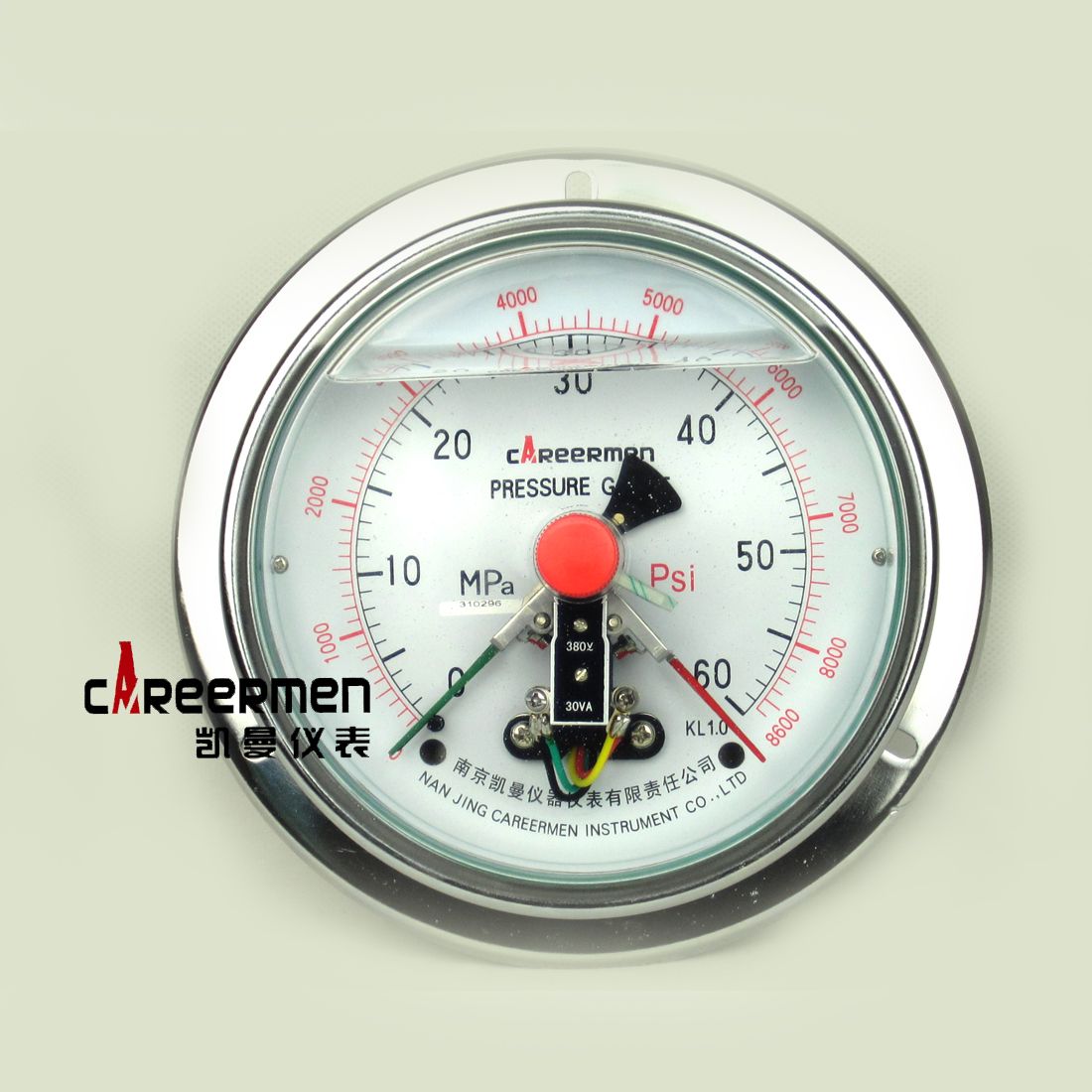

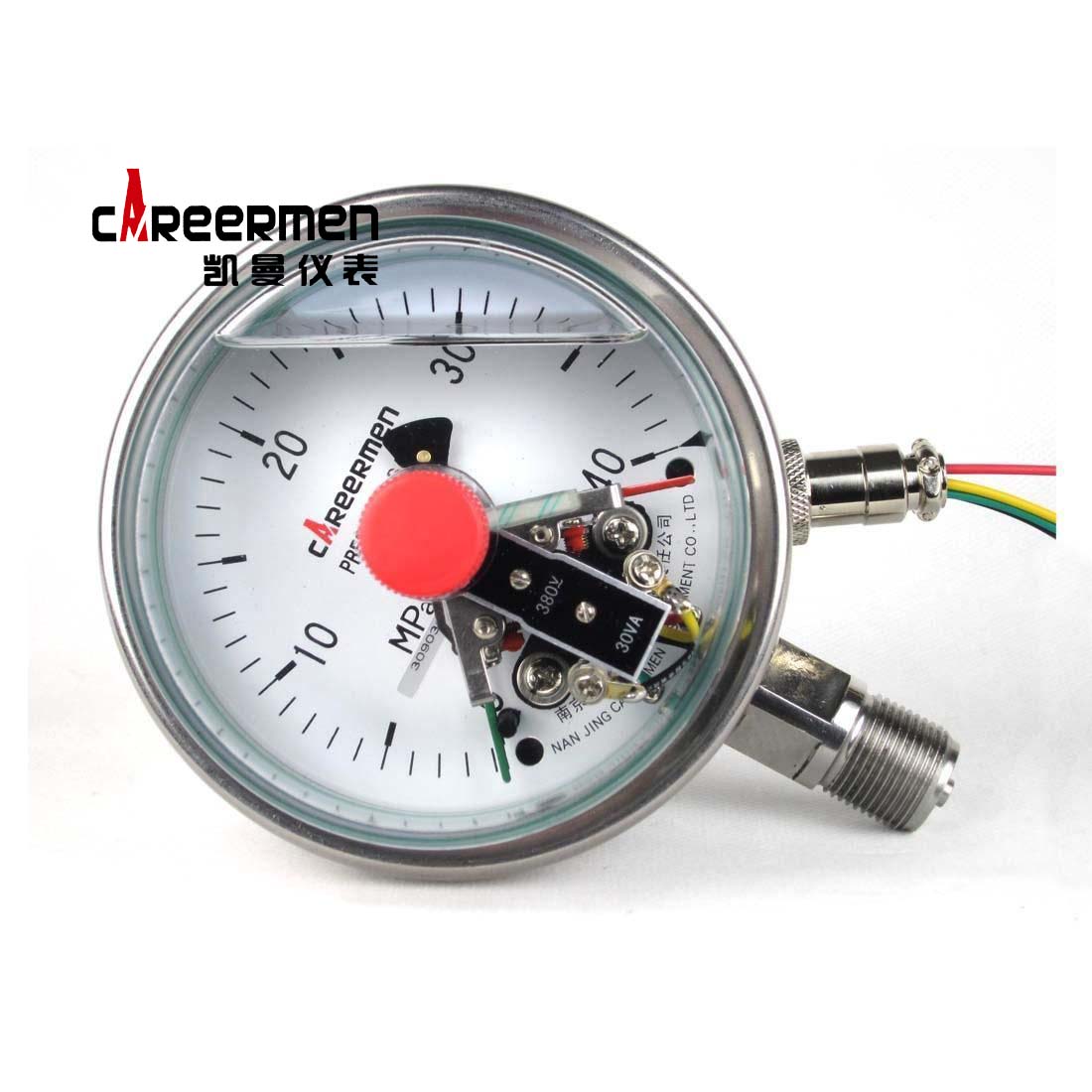

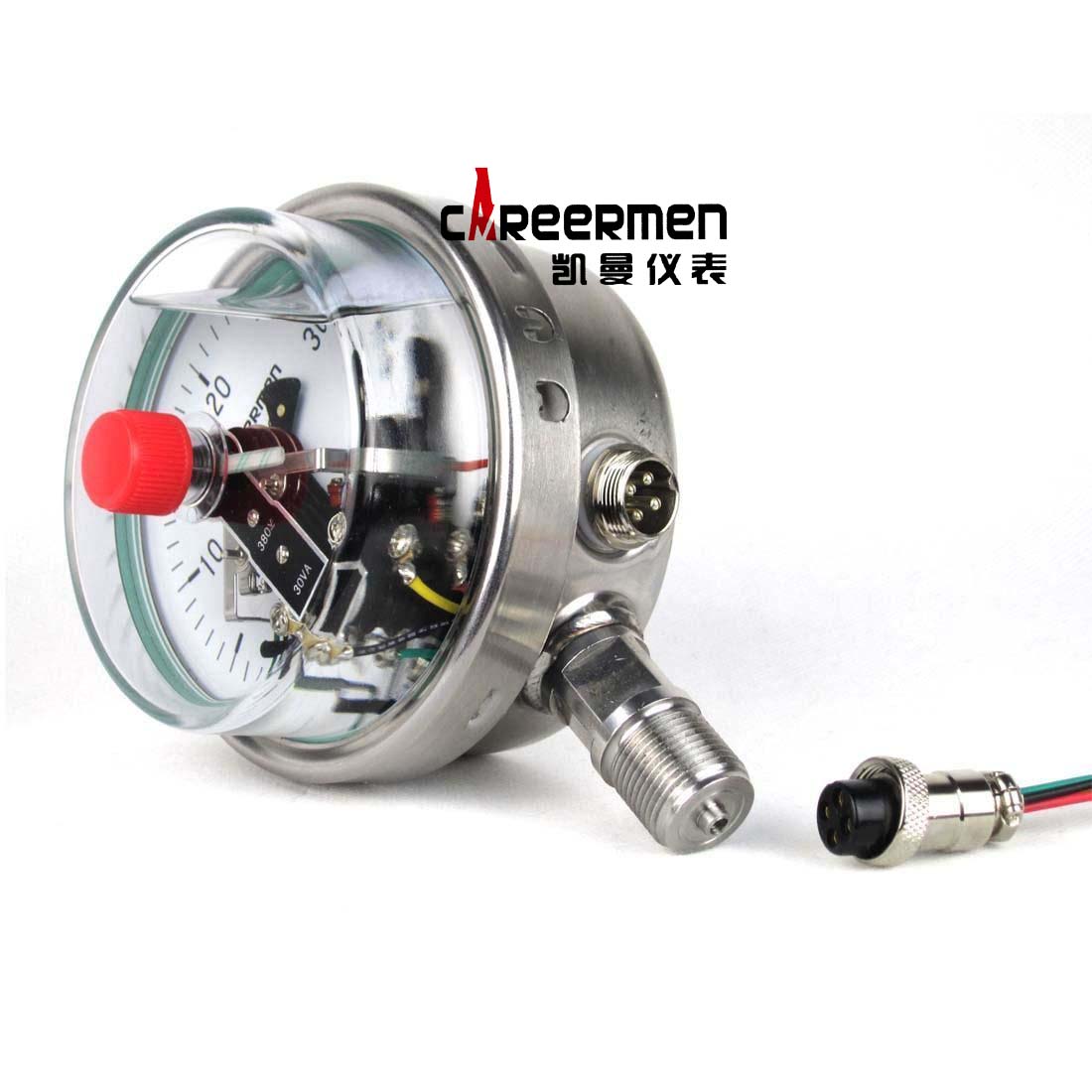

耐震電接點壓力表概述：
耐震電接點壓力表具有抗介質脈動和沖擊載荷，耐環境振動等優異特性，適用測量對銅和銅合金無腐蝕性的氣體，液體或蒸汽等壓力。儀表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。廣泛應用于機械、化工、石油、冶金、電力等工業生產過程。
耐震電接點壓力表結構原理：儀表由測量系統、指示裝置、電接點裝置、外殼、調節裝置及接線盒等組成。當被測壓力作用于彈簧管時，其末端產生相應的彈性變形——位移，經傳動機構放大后，由指示裝置在表盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭（上限或下限）相接觸的瞬時，致使控制系統接通或斷開電路，以達到自動控制和發信報警的目的。磁助式耐震電接點壓力表是在電接點裝置上裝有可調節的永久磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效地避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以該儀表具有動作可靠、使用壽命長、觸點開關功率較大等優點。24伏電壓使用時應特殊說明，需使用特殊觸點裝置的電接點壓力表，此表適應于弱電壓下弱電流的場合可以達到動作可靠、使用壽命長的目的。
隔離體式耐震電接點壓力表：耐震電接點壓力表可與不同材料膜片的隔離體配接，組成隔膜式電接點壓力表，用于測量各種腐蝕性較強及粘度較大易結晶介質的壓力。
|
