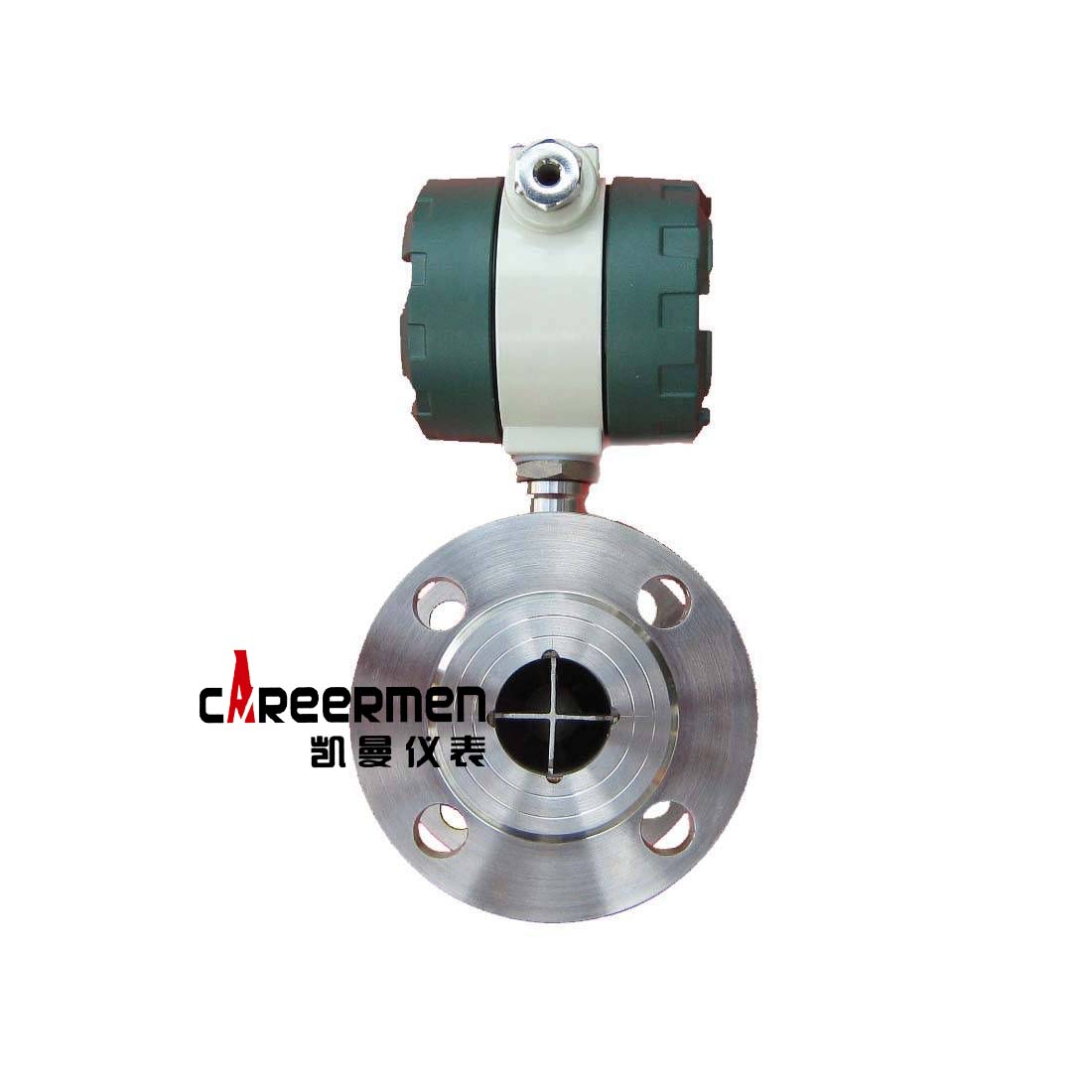

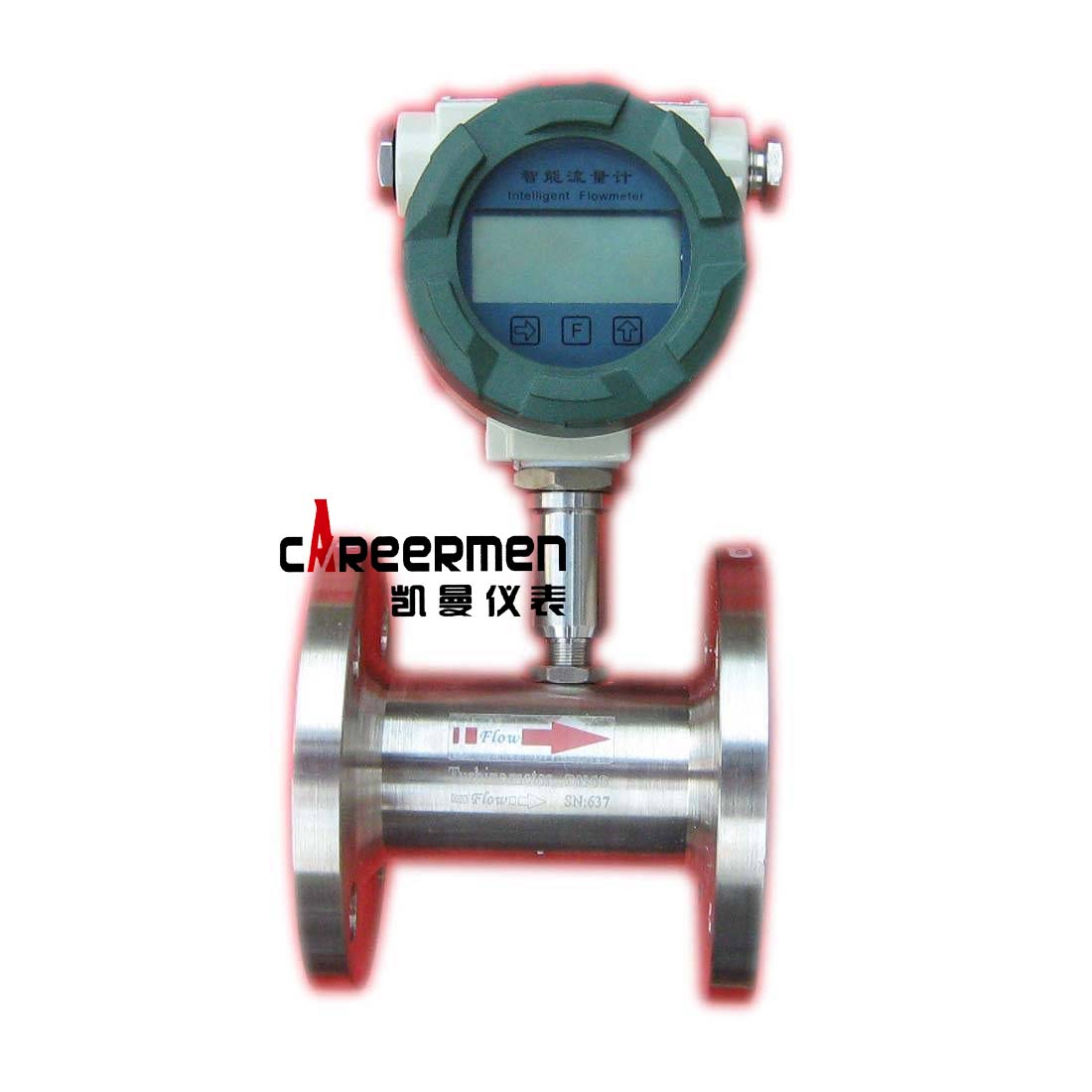

智能一體化渦輪流量計概述
KMLWGY系列智能一體化渦輪流量計是采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品。該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為KMLWGY-□B型和LMLWGY-□C型。KMLWGY-□B型：供電電源采用3.2V10AH鋰電池（可連續運行3年以上）； 無信號輸出功能。KMLWGY□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。
智能一體化渦輪流量計產品特點
1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
3.具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正
4.所有有效數據掉電后保持10年不丟；
5.范圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
智能一體化渦輪流量計基本參數與技術性能
1.技術性能：表1
|
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40采用螺紋連接 |
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
|
精度等級 |
±0.5%R |
|
量程比 |
1:10；1:15；1:20 |
|
儀表材質 |
304不銹鋼、316（L）不銹鋼等 |
|
被測介質溫度（℃） |
-20～＋ 120℃ |
|
環境條件 |
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106KPa |
|
輸出信號 |
4-20mADC電流信號（LWGY-□C型） |
|
供電電源 |
LWGY-□B型：自帶鋰電池供電（可連續使用3年）；LWGY-□C型：+24VDC |
|
信號傳輸線 |
2×0.3（二線制） |
|
傳輸距離 |
≤1000m |
|
信號線接口 |
內螺紋M20×1.5（LWGY-□C型） |
|
防護等級 |
IP65 |
2.測量范圍及工作壓力：表2
|
儀表口徑 |
正常流量范圍（m3/h） |
擴展流量范圍（m3/h） |
常規耐受壓力（MPa） |
特制耐壓等級（MPa）（法蘭連接方式） |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
6.3 |
12、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
6.3 |
12、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
6.3 |
12、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 40 |
2～20 |
1～20 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 50 |
4～40 |
2～40 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 65 |
7～70 |
4～70 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 80 |
10～100 |
5～100 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 100 |
20～200 |
10～200 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 125 |
25～250 |
13～250 |
1.6 |
2.5、4.0 |
|
DN 150 |
30～300 |
15～300 |
1.6 |
2.5、4.0 |
|
DN 200 |
80～800 |
40～800 |
1.6 |
2.5、4.0 |
四、儀表選型表3
|
型 號 |
說 明 |
|
KMLWGY─ |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
公
稱
通
徑 |
4 |
|
|
|
|
|
|
4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h |
|
6 |
6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h |
|
10 |
10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h |
|
15 |
15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h |
|
20 |
20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h |
|
25 |
25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h |
|
32 |
32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h |
|
40 |
40mm，標準量程2～20m3/h，寬量程為1～20m3/h |
|
50 |
50mm，標準量程4～40m3/h，寬量程為2～40m3/h |
|
65 |
65mm，標準量程7～70m3/h，寬量程為4～70m3/h |
|
80 |
80mm，標準量程10～100m3/h，寬量程為5～100m3/h |
|
100 |
100mm，標準量程20～200m3/h，寬量程為10～200m3/h |
|
125 |
125mm，標準量程25～250m3/h，寬量程為13～250m3/h |
|
150 |
150mm，標準量程30～300m3/h，寬量程為15～300m3/h |
|
200 |
200mm，標準量程80～800m3/h，寬量程為40～800m3/h |
|
類型 |
B |
電池供電現場顯示型 |
|
C |
現場顯示/4～20mA 兩線制電流輸出 |
|
C1 |
現場顯示/RS485通訊協議 |
|
C2 |
現場顯示/HART通訊協議 |
|
精度等級 |
05 |
精度0.5級 |
|
10 |
精度1.0級 |
|
渦 輪
類 型 |
W |
寬量程渦輪 |
|
S |
標準渦輪 |
|
材 質 |
S |
304不銹鋼 |
|
L |
316（L）不銹鋼 |
|
|
|
|
壓力等級 |
N |
常規 （參照表2） |
|
H(x) |
高壓 （參照表2） |
注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請?jiān)凇肮Q通徑”后加“（FL）”
例如，選用一臺法蘭連接式渦輪流量計測量水，需要現場顯示并遠傳4-20mA信號，管道為DN40，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為：KMLWGY-40(FL)C/05/S/S/E/H16
|
