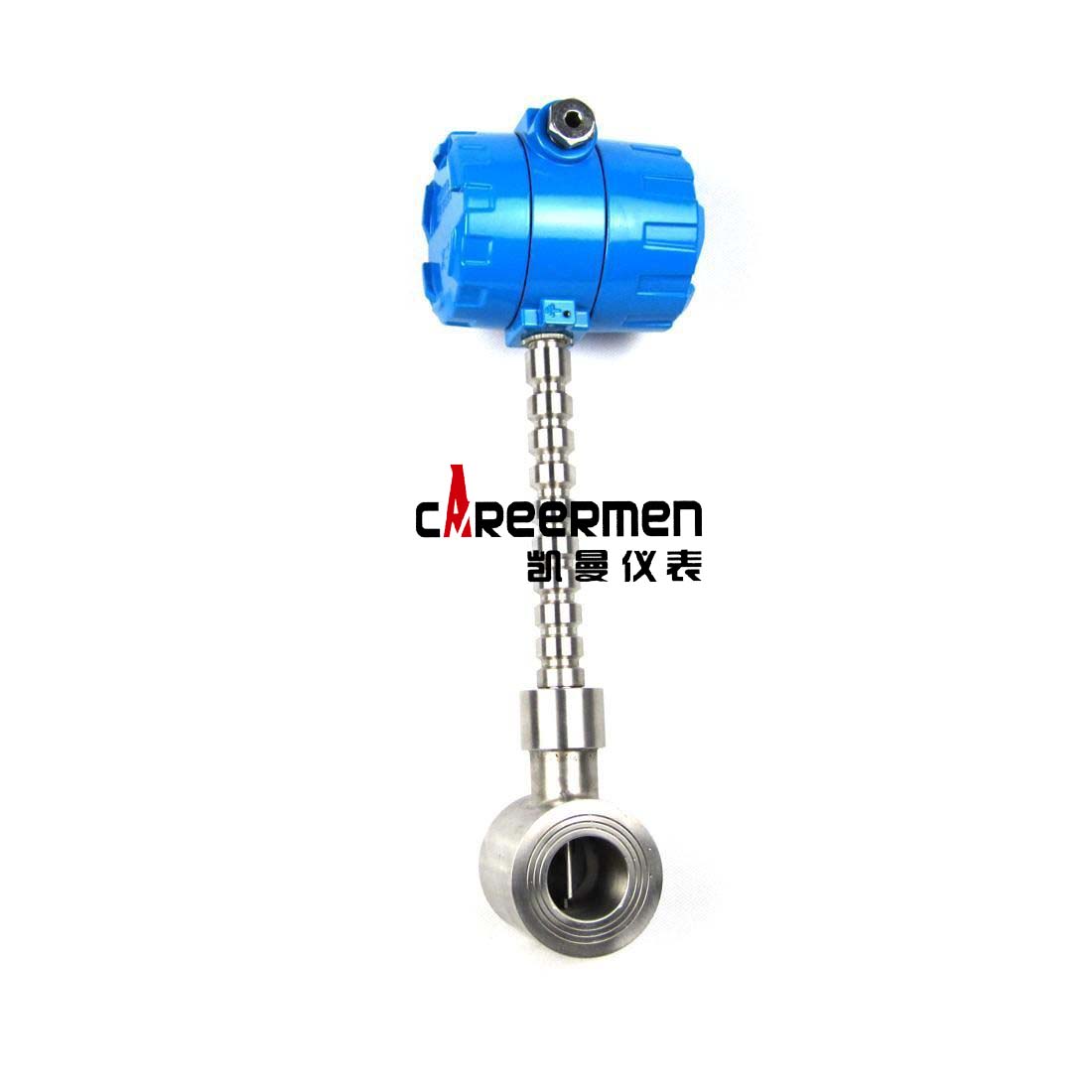

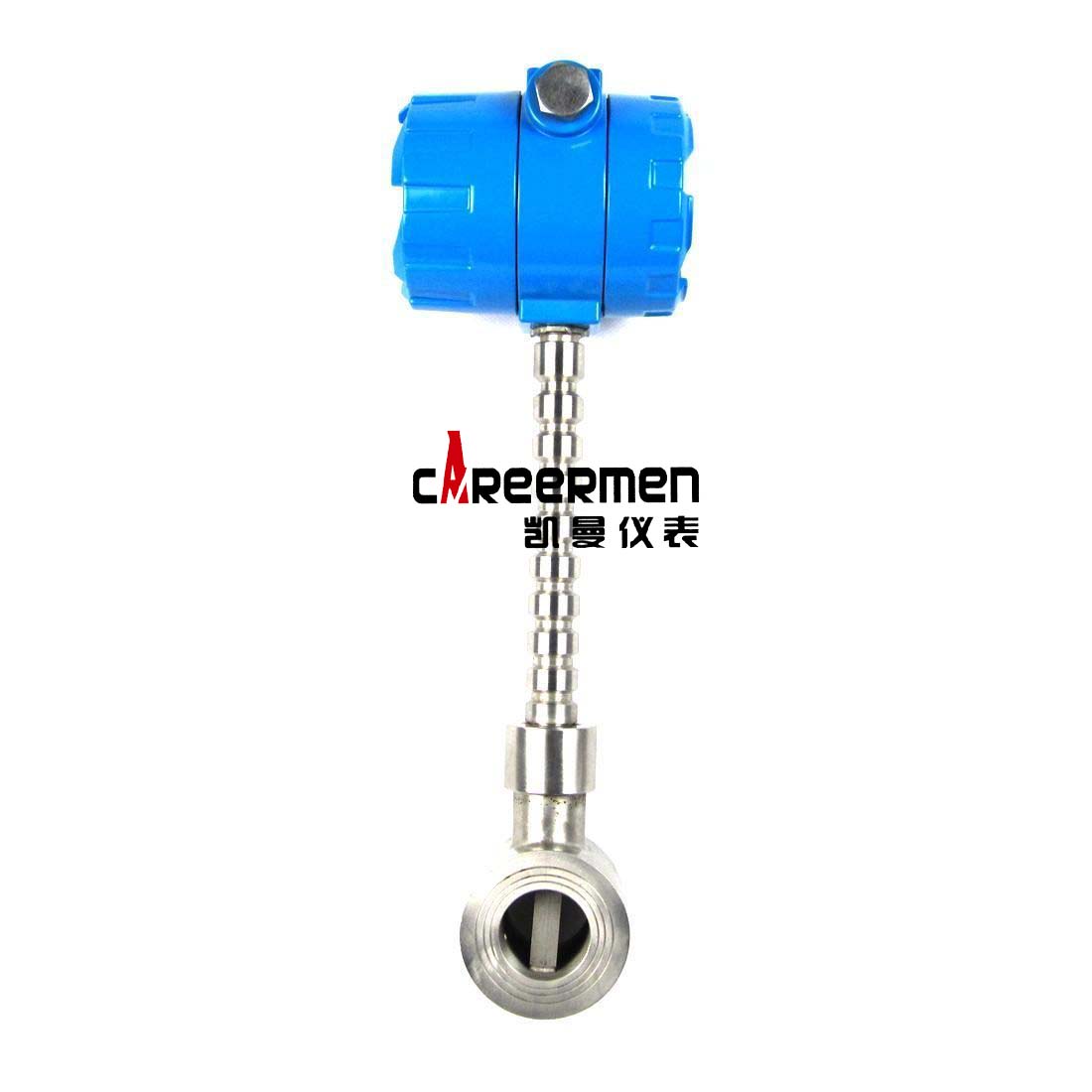

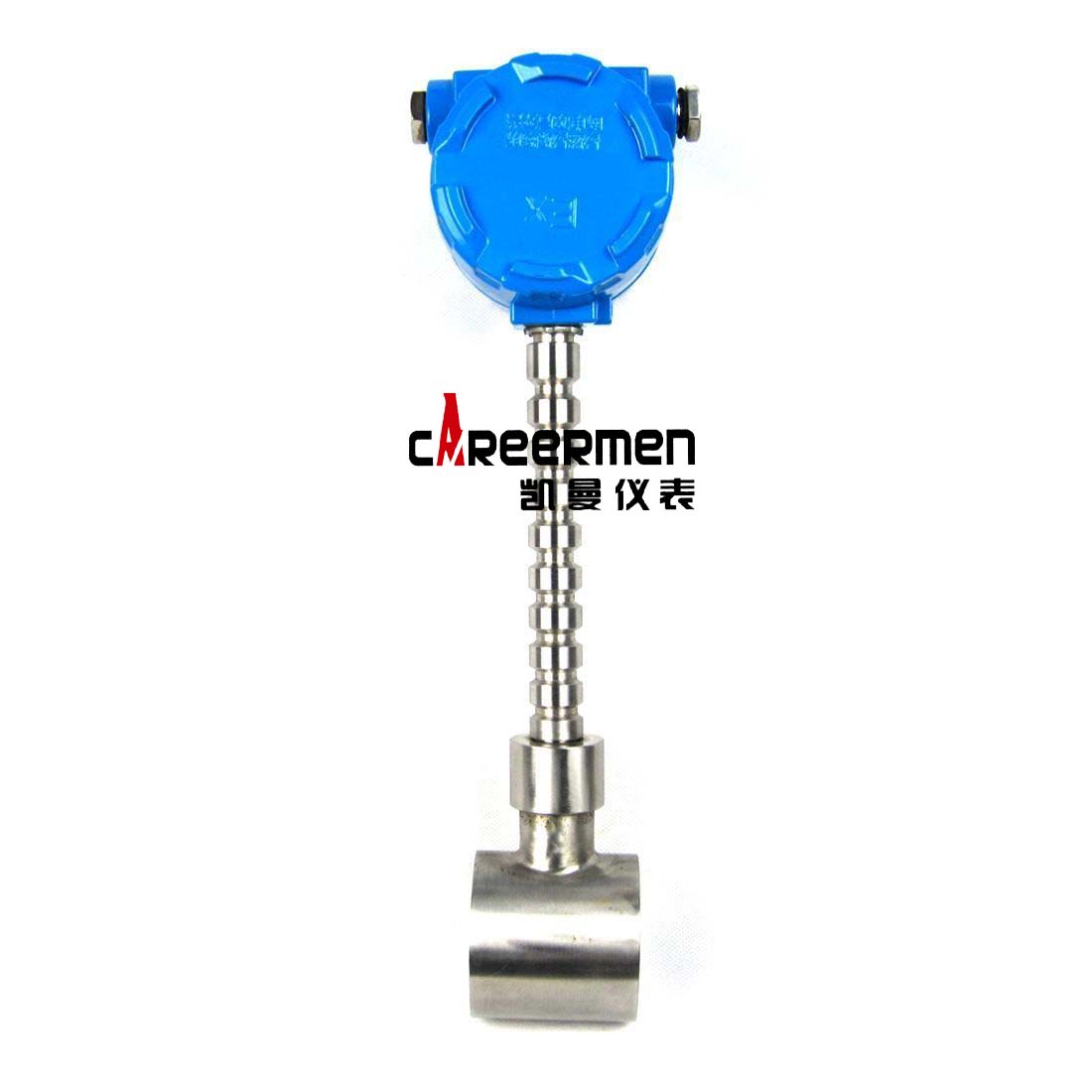

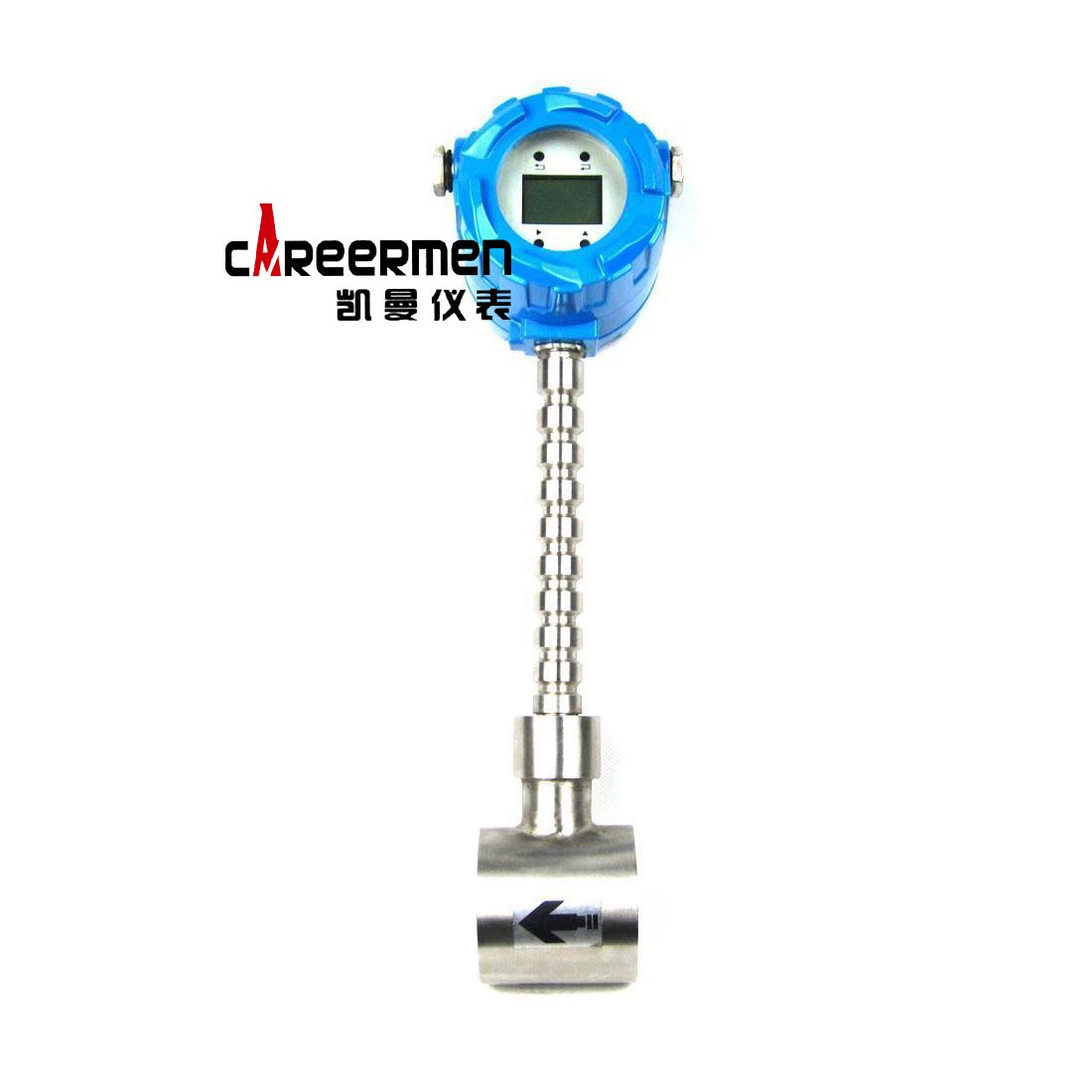

管道式渦街流量計概述：

KM-LUGB型渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措 施，保證了產品的可靠性。產品有基本型和復合型兩種形式，基本型測量單一流量信號；復合型可同時實現溫度、壓力、流量的測量。每種形式都有整體、分體結 構，以適應不同的安裝環境。
管道式渦街流量計工作原理：

渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：f = St × V/d 式中: f    渦街發生頻率 (Hz) V   旋渦發生體兩側的平均流速(m/s ) St  斯特羅哈爾系數（常數）這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。
管道式渦街流量計特點：
* 無可動部件，長期穩定，結構簡單便于安裝和維護；
* 采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能；
* 采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上；
* 由軟件對儀表系數非線性進行修正，提高測量精度；
* 壓力損失小，量程范圍寬；
* 采用EEPROM對累積流量進行掉電保護，保護時間大于10年。
用途：本儀表可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
